Rejtett redőnytokos áthidalóelem - Gelatherm falazathoz
9 950 Ft
Rejtett redőnytokos áthidalóelem - Gelatherm falazathoz
Prémium termék
Saját gyártású termékünk
9 950 Ft
db
A vásárlás után járó pontok:
50 Ft
Csomagajánlatok
Kiegészítő termékek
GELATHERM • RENDSZERHEZ ILLESZKEDŐ MEGOLDÁS
Gelatherm rejtett redőnytokos áthidaló elem – hőszigetelt bennmaradó zsalu, 125 cm
Gelatherm falazathoz kialakított áthidaló zsaluelem, amely egy rendszerben biztosítja a vasbeton áthidaló zsaluzatát és a rejtett redőnytok mögötti XPS hőszigetelést. Négy falvastagsághoz választható: 25, 30, 35 és 40 cm.
A faladhoz illeszkedő változatot válaszd
Az áthidaló elem a készülő Gelatherm falazat teljes vastagsága alapján választható ki. A 25, 30, 35 és 40 cm a falvastagságot jelöli, nem a betonmag szélességét és nem a redőnytok méretét.
| Gelatherm falvastagság | Választandó kivitel |
|---|---|
| 25 cm | 25 cm-es Gelatherm falazathoz való áthidaló elem |
| 30 cm | 30 cm-es Gelatherm falazathoz való áthidaló elem |
| 35 cm | 35 cm-es Gelatherm falazathoz való áthidaló elem |
| 40 cm | 40 cm-es Gelatherm falazathoz való áthidaló elem |
ELŐZD MEG A CSOMÓPONTI PROBLÉMÁKAT
A rejtett redőnytok helyét és hőszigetelését már a falazáskor érdemes megtervezni
A nyílászáró fölött egyszerre kell összehangolni a Gelatherm falazatot, a vasbeton áthidalót, a rejtett redőnytokot és a hőszigetelő rétegeket. Ha a redőnytok helyével csak utólag számolnak, a tok mögött kevés hely maradhat a megfelelő hőszigetelésnek, és többletmunka válhat szükségessé.
Mire érdemes figyelni?
• Megszakadó vagy elvékonyodó hőszigetelés az ablak fölött.
• Kedvezőtlen csomópont esetén hidegebb belső felület és nagyobb hőveszteség.
• A belső páratartalomtól és felületi hőmérséklettől függően páralecsapódási, illetve penészesedési kockázat.
• Utólagos vágás, igazítás és külön zsaluzási munkafázisok.
• Megszakadó vagy elvékonyodó hőszigetelés az ablak fölött.
• Kedvezőtlen csomópont esetén hidegebb belső felület és nagyobb hőveszteség.
• A belső páratartalomtól és felületi hőmérséklettől függően páralecsapódási, illetve penészesedési kockázat.
• Utólagos vágás, igazítás és külön zsaluzási munkafázisok.
A MEGOLDÁS
Gelatherm falazathoz illeszkedő áthidaló zsalu, redőnytok mögötti XPS hőszigeteléssel
Az elem alapját a zárt alsó kialakítású, bennmaradó XPS zsaluzat adja. Ez fogadja a terv szerinti vasalást és betont; az elkészült vasbeton szerkezet tölti be az áthidaló teherhordó szerepét.

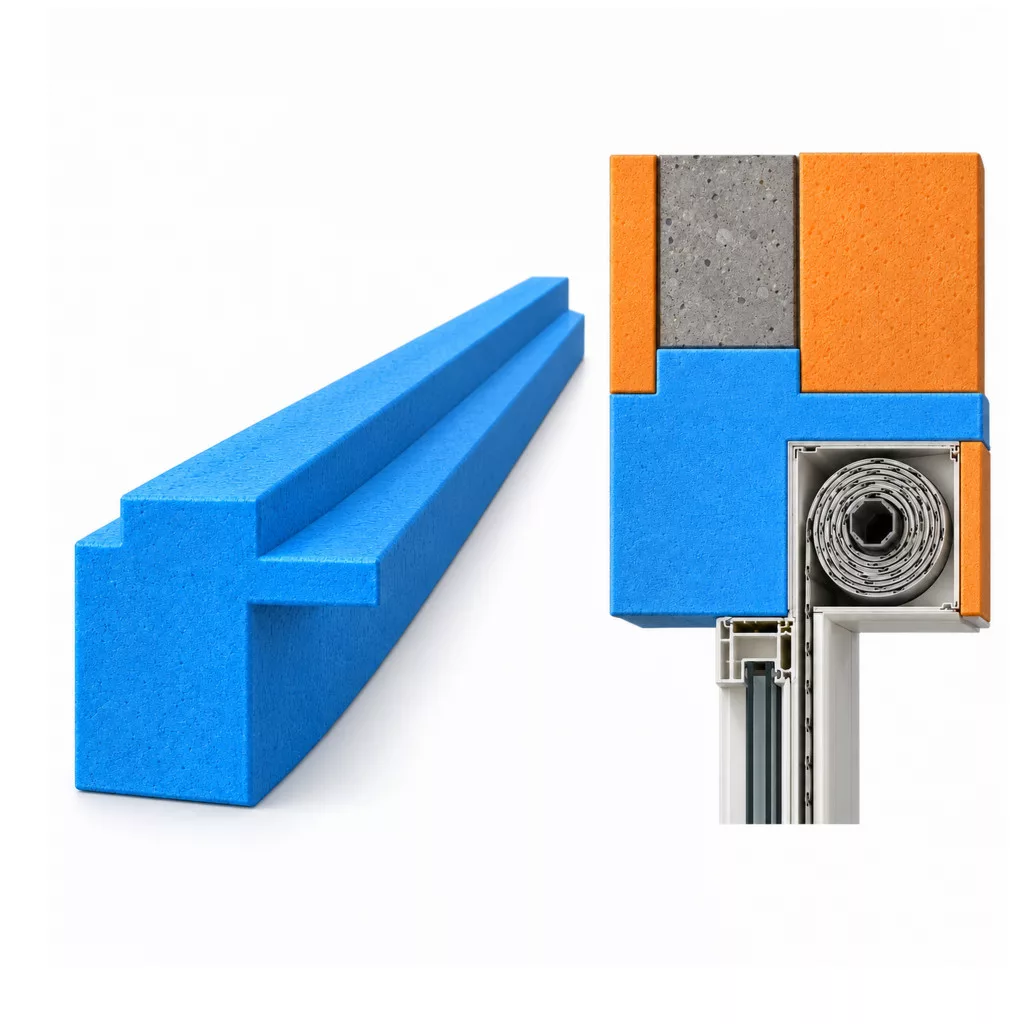

A belső falsík felőli oldalon egy 20 cm széles és 15 cm magas, tömör XPS hőszigetelő rész nyúlik az áthidaló alsó síkja alá. A rejtett redőnytok e lelógatott hőszigetelés elé kerül, így a tok mögötti hőszigetelő réteg már a szerkezet kialakításakor megtervezhető.
Mit jelent ez a gyakorlatban? Az áthidaló zsaluzatát és a redőnytok mögötti hőszigetelést egymáshoz illeszkedő rendszerként készítheted el. A csomópont végleges hőtechnikai teljesítményét a teljes rétegrend és a kivitelezés együtt határozza meg.

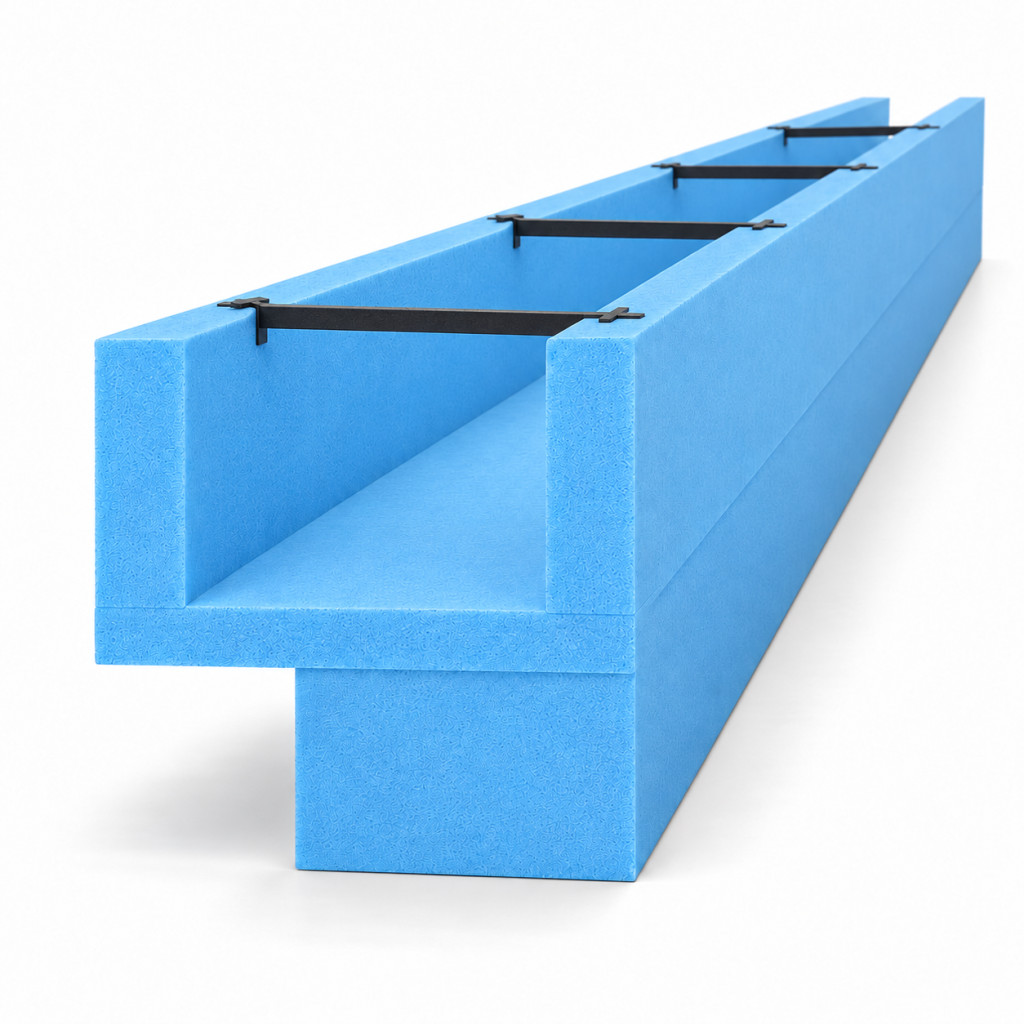

Négy szerkezeti rész, összehangolt kialakítás
01 • Zárt alsó zsalulap
A 3 cm vastag XPS alsó lap kialakítja az áthidaló alsó zsalusíkját. Betonozáskor megfelelő ideiglenes alátámasztás szükséges.
02 • Két XPS oldalfal
Az 5–5 cm vastag XPS oldalfalak határolják a betonozandó teret, és bennmaradó hőszigetelő réteget alkotnak.
03 • Felső összekötők
A rendszer összeállításakor biztosítják az oldalfalak közötti távolság rögzítését.

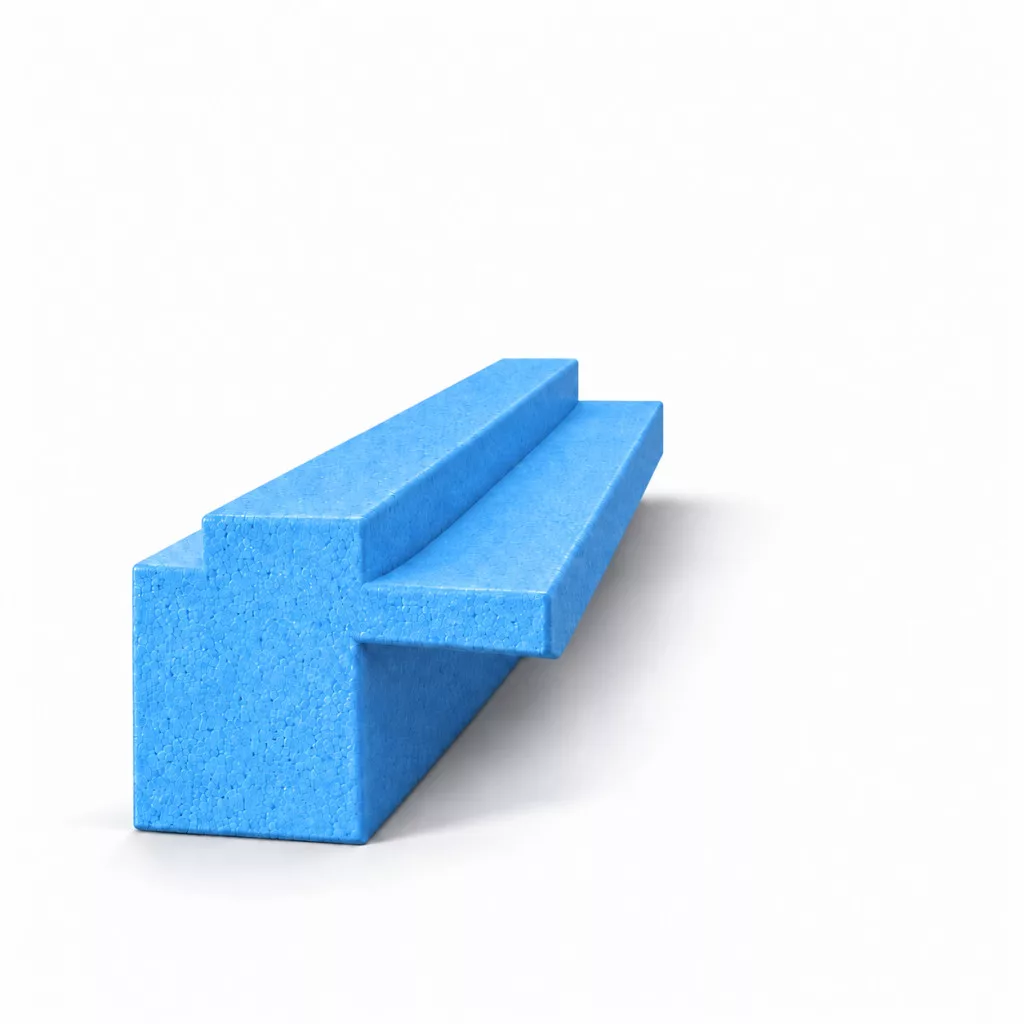

04 • Redőnytok mögötti XPS rész
A 20×15 cm-es tömör XPS hőszigetelő rész az áthidaló alá nyúlik, és a rejtett redőnytok mögött helyezkedik el.
Miért előnyös Gelatherm falazatnál?
A falvastagsághoz választható: külön kivitel készül a 25, 30, 35 és 40 cm-es Gelatherm falazathoz.
Előre tervezhető redőnytokhely: a redőnytok és a mögötte elhelyezkedő hőszigetelés helyigénye már az áthidaló kialakításakor összehangolható.
Kevesebb külön munkafázis: a bennmaradó zsaluzat és a tok mögötti hőszigetelő rész egy rendszer részeként állítható össze.
Bennmaradó XPS zsaluzat: a hőszigetelő elemek betonozás után a szerkezet részei maradnak. Az ideiglenes alátámasztás eltávolításáról külön, a kivitelezési előírások szerint kell gondoskodni.
Összehangolt csomópont: megkönnyíti a falazat, az áthidaló, a nyílászáró és a rejtett árnyékolás együttes megtervezését.
Előre tervezhető redőnytokhely: a redőnytok és a mögötte elhelyezkedő hőszigetelés helyigénye már az áthidaló kialakításakor összehangolható.
Kevesebb külön munkafázis: a bennmaradó zsaluzat és a tok mögötti hőszigetelő rész egy rendszer részeként állítható össze.
Bennmaradó XPS zsaluzat: a hőszigetelő elemek betonozás után a szerkezet részei maradnak. Az ideiglenes alátámasztás eltávolításáról külön, a kivitelezési előírások szerint kell gondoskodni.
Összehangolt csomópont: megkönnyíti a falazat, az áthidaló, a nyílászáró és a rejtett árnyékolás együttes megtervezését.
Műszaki adatok
| Termék megnevezése | Gelatherm rejtett redőnytokos áthidaló elem |
| Terméktípus | Bennmaradó, hőszigetelt XPS zsaluelem vasbeton áthidalóhoz, rejtett redőnytok mögötti hőszigeteléssel |
| Alkalmazható falazat | Gelatherm falazat |
| Választható falvastagságok | 25 / 30 / 35 / 40 cm |
| Alapanyag | XPS hőszigetelő lemez |
| Alapelem hossza | 125 cm |
| Alapelem magassága | 30 cm |
| Alsó zsalulap | zárt XPS lap |
| Oldalfalak | 2×5 cm vastag XPS lap |
| Redőnytok mögötti hőszigetelés | 20 cm széles, 15 cm magas tömör XPS rész |
| A lelógatott rész helye | Az áthidaló alsó síkja alatt, a belső falsík felőli oldalon, a rejtett redőnytok mögött |
| Felhasználás | Gelatherm falazatban készülő ablak- és ajtónyílások rejtett redőnytokos vasbeton áthidalóihoz |
| Betonozás | Kézi betonozás |
| Vasalás, betonminőség és felfekvés | A tartószerkezeti terv szerint |
| Ideiglenes alátámasztás | Betonozás előtt szükséges; kialakítása és eltávolítása a terv szerinti előírások alapján |
A beépítés fő lépései
1. Válaszd ki a falhoz illeszkedő kivitelt. A készülő Gelatherm falazat teljes vastagsága alapján 25, 30, 35 vagy 40 cm-es falhoz való elemet válassz.
2. Egyeztesd a nyílászáró és a redőnytok csomópontját. Ellenőrizd a tok méretét, a beépítési síkot, a szerelési helyigényt és a hozzáférhetőséget.
3. Állítsd össze és helyezd el a zsaluelemet. A lelógatott XPS rész a belső falsík felőli oldalra kerüljön. A nyílás két oldalán a terv szerinti felfekvést biztosítsd.
4. Készítsd el az ideiglenes alátámasztást. Az alátámasztásnak a zsaluzatot és a friss beton terhét is biztonságosan kell fogadnia.
5. Helyezd el a terv szerinti vasalást és az összekötőket. A vasalás, a betonfedés és a betonminőség a tartószerkezeti tervhez igazodjon.
6. Rögzítsd és tömítsd az illesztéseket. Az egymáshoz csatlakozó elemeket és hézagokat a rendszerhez megfelelő, nem dagadó ragasztóhabbal alakítsd ki.
7. Ellenőrzés után végezd el a kézi betonozást. Ellenőrizd az elem helyzetét, a felfekvéseket, az alátámasztást, az illesztéseket és a vasalást.
8. A redőnytokot az összehangolt terv szerint építsd be. A tok a lelógatott XPS hőszigetelés elé kerül, a nyílászáró- és árnyékolástechnikai kialakításhoz igazítva.
2. Egyeztesd a nyílászáró és a redőnytok csomópontját. Ellenőrizd a tok méretét, a beépítési síkot, a szerelési helyigényt és a hozzáférhetőséget.
3. Állítsd össze és helyezd el a zsaluelemet. A lelógatott XPS rész a belső falsík felőli oldalra kerüljön. A nyílás két oldalán a terv szerinti felfekvést biztosítsd.
4. Készítsd el az ideiglenes alátámasztást. Az alátámasztásnak a zsaluzatot és a friss beton terhét is biztonságosan kell fogadnia.
5. Helyezd el a terv szerinti vasalást és az összekötőket. A vasalás, a betonfedés és a betonminőség a tartószerkezeti tervhez igazodjon.
6. Rögzítsd és tömítsd az illesztéseket. Az egymáshoz csatlakozó elemeket és hézagokat a rendszerhez megfelelő, nem dagadó ragasztóhabbal alakítsd ki.
7. Ellenőrzés után végezd el a kézi betonozást. Ellenőrizd az elem helyzetét, a felfekvéseket, az alátámasztást, az illesztéseket és a vasalást.
8. A redőnytokot az összehangolt terv szerint építsd be. A tok a lelógatott XPS hőszigetelés elé kerül, a nyílászáró- és árnyékolástechnikai kialakításhoz igazítva.
Gyakori kérdések
Milyen falhoz használható ez a változat?
A termék 25, 30, 35 és 40 cm teljes vastagságú Gelatherm falazathoz választható. Rendeléskor a falad vastagságának megfelelő kivitelt add meg.
Az XPS elem önmagában teherhordó áthidaló?
Nem. Az XPS elem bennmaradó zsaluzatot és hőszigetelést biztosít. A teherhordó áthidaló a terv szerinti vasalással és betonnal készül el.
A 125 cm az áthidalható nyílás szélességét jelenti?
Nem. Ez az alapelem hossza. Az áthidalható nyílás méretét, a szükséges szerkezeti hosszt, a felfekvéseket és az elemek alkalmazásának módját a tartószerkezeti terv határozza meg.
Bármilyen rejtett redőnytok beépíthető?
A redőnytok típusát, méretét, rögzítését és szerelési hozzáférését előzetesen egyeztetni kell. A falvastagság kiválasztása önmagában nem igazolja a redőnytok méretbeli megfelelőségét.
Betonozás után el kell bontani az XPS zsalut?
Az XPS zsaluzat bennmarad. Az ideiglenes alátámasztást az előírt feltételek teljesülésekor, a kivitelezési terv szerint lehet eltávolítani.
Kérj a Gelatherm faladhoz illeszkedő ajánlatot
Küldd el, hogy 25, 30, 35 vagy 40 cm-es Gelatherm falazathoz keresel áthidaló elemet, add meg a nyílások szélességét és darabszámát, valamint a tervezett redőnytok adatait. Ezek alapján segítünk egyeztetni a megfelelő kivitelt és mennyiséget.
Egyedi ajánlatot kérekAz áthidaló méretezését, vasalását, betonminőségét, felfekvését és ideiglenes alátámasztását a tartószerkezeti terv határozza meg. A termékleírás a tervezést és a részletes beépítési előírásokat nem helyettesíti.
