Áthidaló, redőnytokhely és hőszigetelés egyetlen elemben — a rejtett redőnytok elegáns megoldás, de az ablak fölötti szerkezet hőtechnikailag az épület egyik legkényesebb pontja.
Redőnytok mögötti hőszigeteléssel
Az áthidaló zsalu belső falsík felőli oldalára egy 20 cm széles és 15 cm magas, tömör XPS hőszigetelő elem kerül. A rejtett redőnytok ez elé a lelógatott hőszigetelés elé épül be, így a tok mögött már az áthidaló elkészítésekor létrejön a folytonos hőszigetelő réteg.
Ismerős ez a probléma?
A rejtett redőnytok mögött gyakran nincs elegendő hely a hőszigetelésnek
A nyílászáró fölött egyszerre kell helyet biztosítani a teherhordó vasbeton áthidalónak, a rejtett redőnytoknak, a homlokzati hőszigetelésnek és a tok mögötti hőszigetelő rétegnek. Ha ezek nincsenek előre összehangolva, a redőnytok mögött elvékonyodhat vagy teljesen megszakadhat a hőszigetelés.
Hidegebb belső falfelület alakulhat ki közvetlenül az ablak fölött.
Fokozott hőveszteség és páralecsapódásra hajlamos felület.
Penészesedési kockázat és utólagos javítás, többletmunka.
Nehezen kialakítható redőnytokhely — a redőnytok helyét, az áthidaló zsaluzását és a hőszigetelést hagyományosan külön-külön kell kialakítani, ez több munkafázist és nagyobb hibalehetőséget jelent.
A megoldás
Lelógatott, tömör XPS hőszigetelés közvetlenül a redőnytok mögött

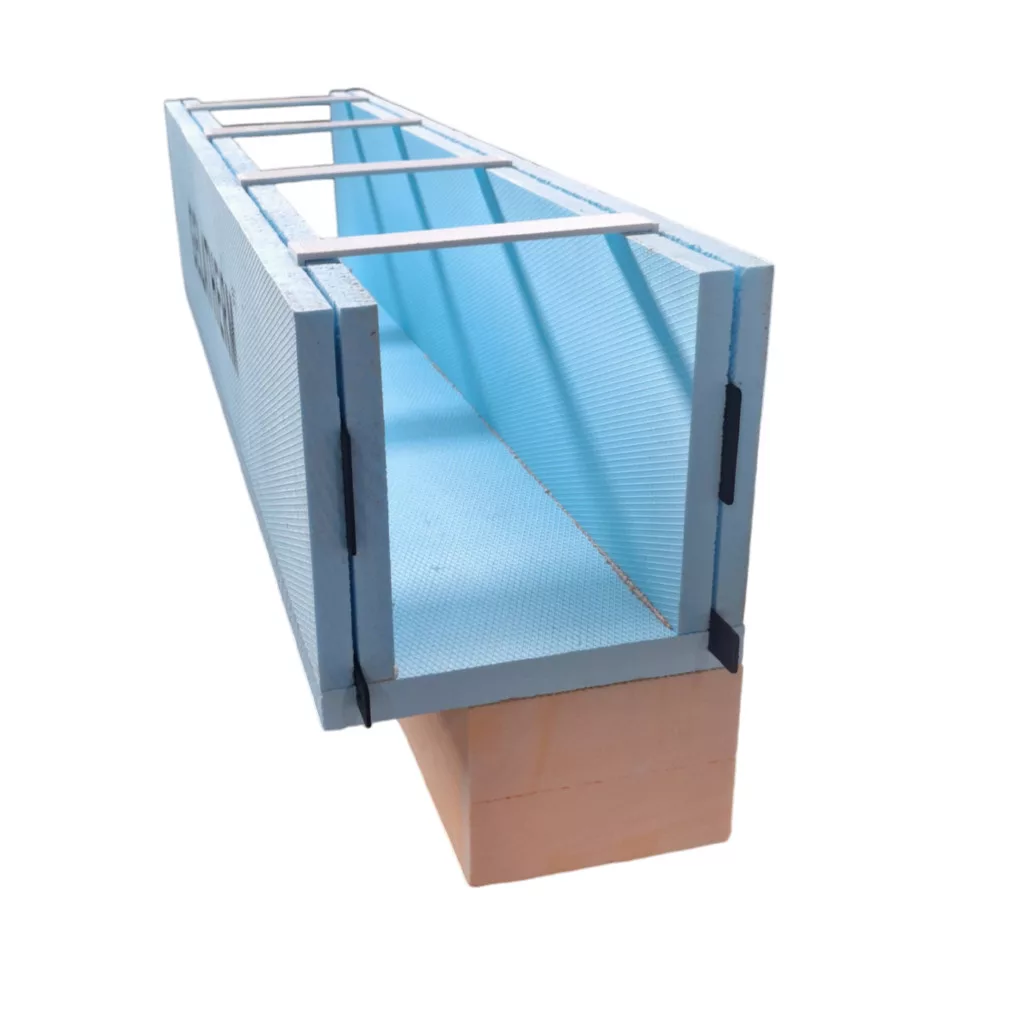

A termék alapját a zárt kivitelű, bennmaradó áthidaló zsalu képezi. Ehhez a belső falsík oldalán egy tömör XPS hőszigetelő elem csatlakozik, amely 20 cm széles, 15 cm magas, az áthidaló alsó síkja alá nyúlik, és a rejtett redőnytok mögötti hőszigetelő réteget alkotja.
A redőnytok nem közvetlenül a vasbeton áthidaló elé kerül, hanem a lelógatott XPS hőszigetelés elé. Ezáltal a vasbeton szerkezet és a redőnytok között folyamatos hőszigetelés alakítható ki.
Miért különleges?
Nem utólag kell megoldani a redőnytok mögötti hőszigetelést
Hagyományos kivitelezésnél a redőnytok helyét, az áthidaló zsaluzását és a hőszigetelést külön-külön kell kialakítani — ez több munkafázist, pontos helyszíni méretezést és nagyobb hibalehetőséget jelent. Ebben a rendszerben a szükséges szerkezeti hely és a tok mögötti hőszigetelés előre meghatározott formában készül el, egyetlen elemben:
• A vasbeton áthidaló bennmaradó zsaluzata
• A zárt alsó zsalusík
• Az áthidaló kétoldali hőszigetelése
• A rejtett redőnytok helye
• A redőnytok mögötti tömör XPS hőszigetelés
• Az egységes és gyors kivitelezhetőség
Felépítés
Négy funkcionális rész, egyetlen rendszerben
01

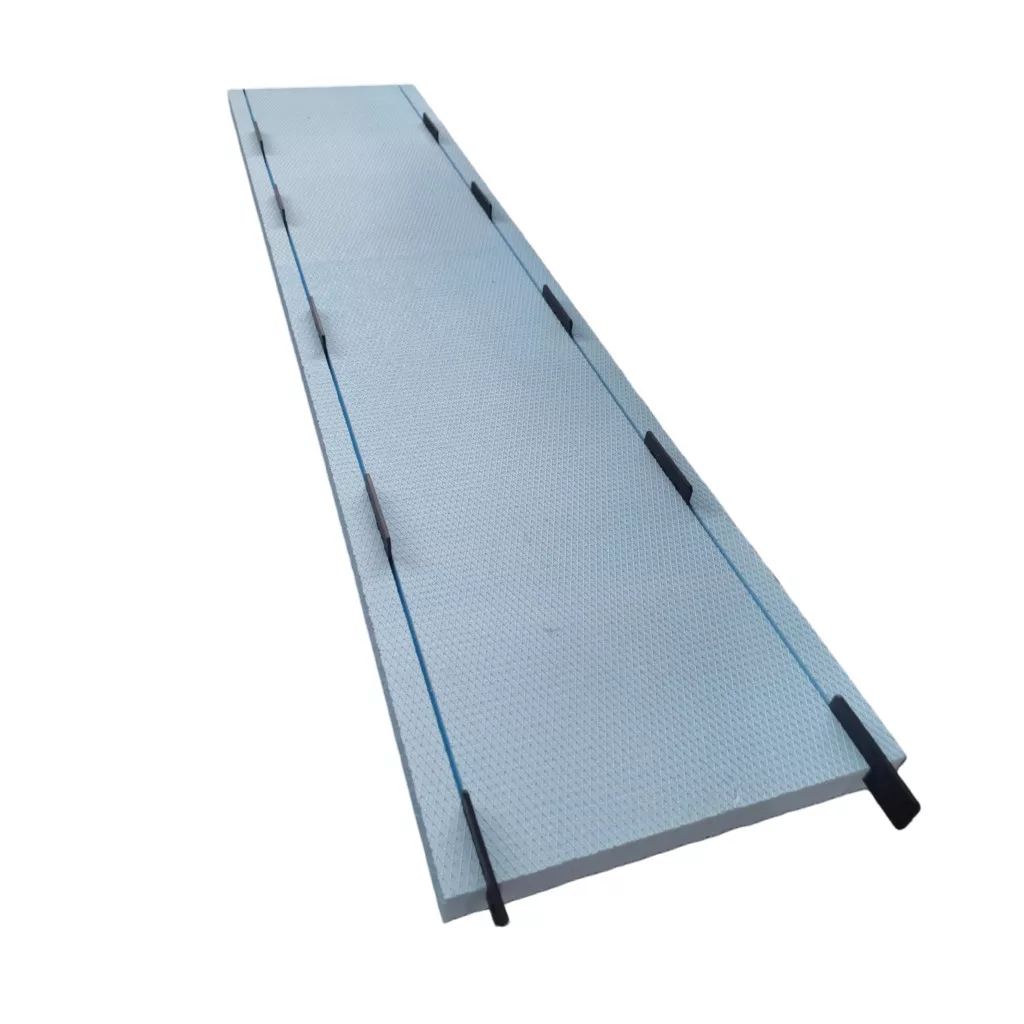

Zárt alsó XPS lap
Megakadályozza a friss beton kifolyását a nyílás fölött, és kialakítja az áthidaló alsó zsalusíkját.
02
Két XPS oldalfal
Meghatározzák a vasbeton mag szélességét és magasságát, miközben bennmaradó hőszigetelő réteget alkotnak.
03
Felső összekötők
A vasalás elhelyezése után rögzítik az oldalfalak közötti távolságot.
04

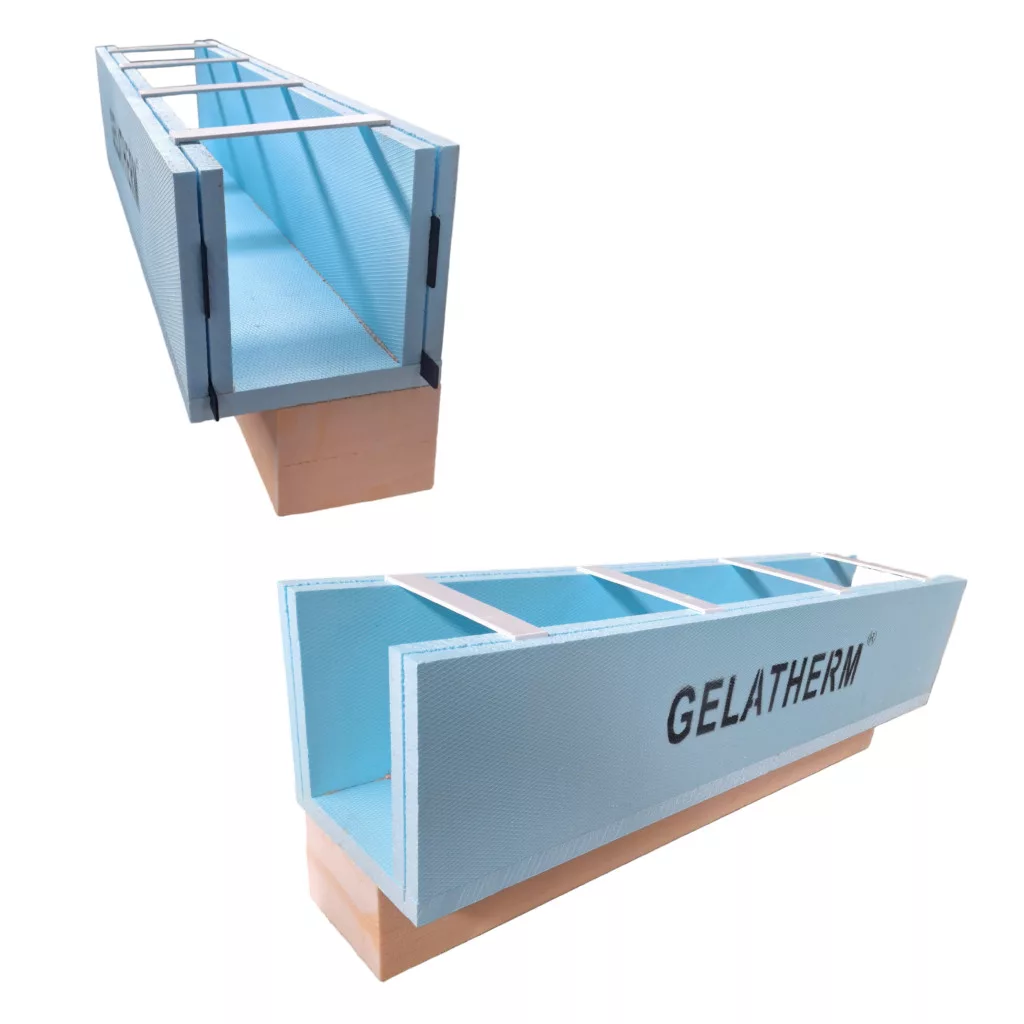

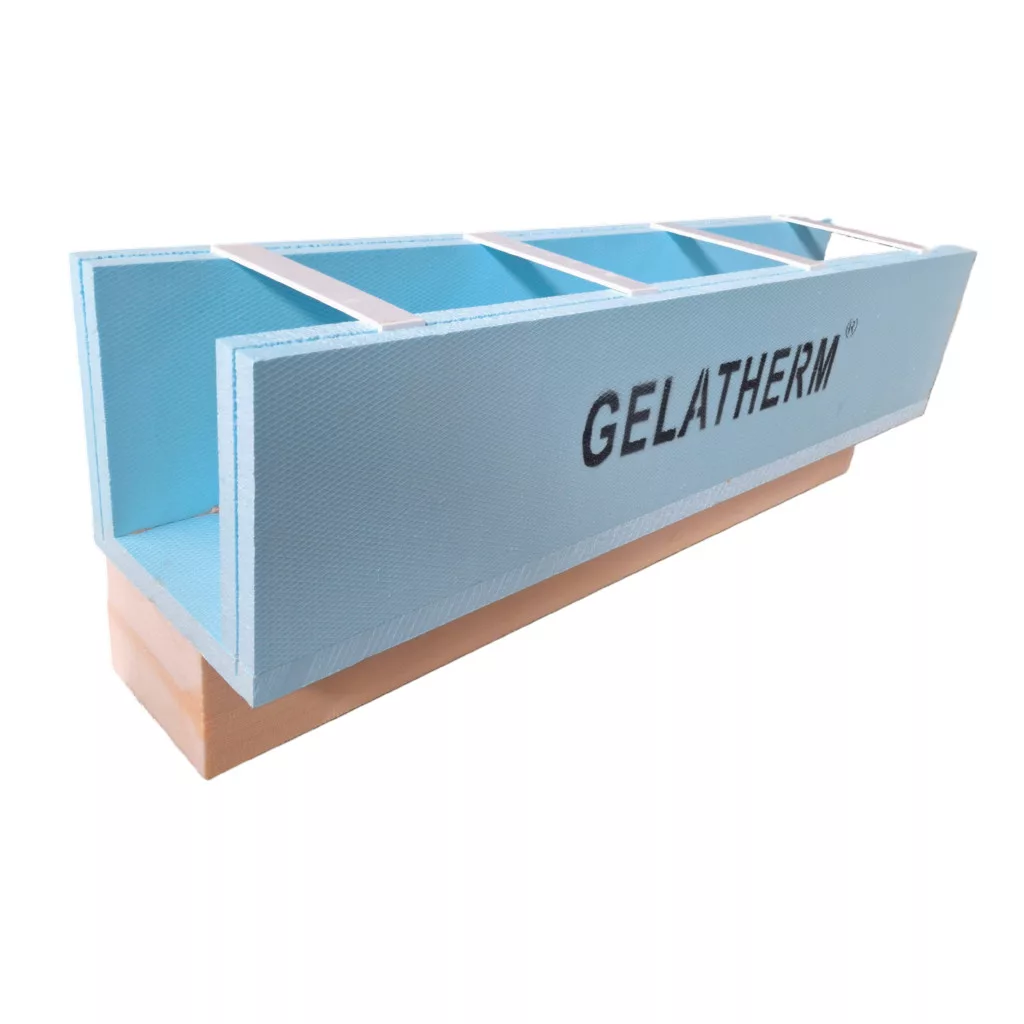

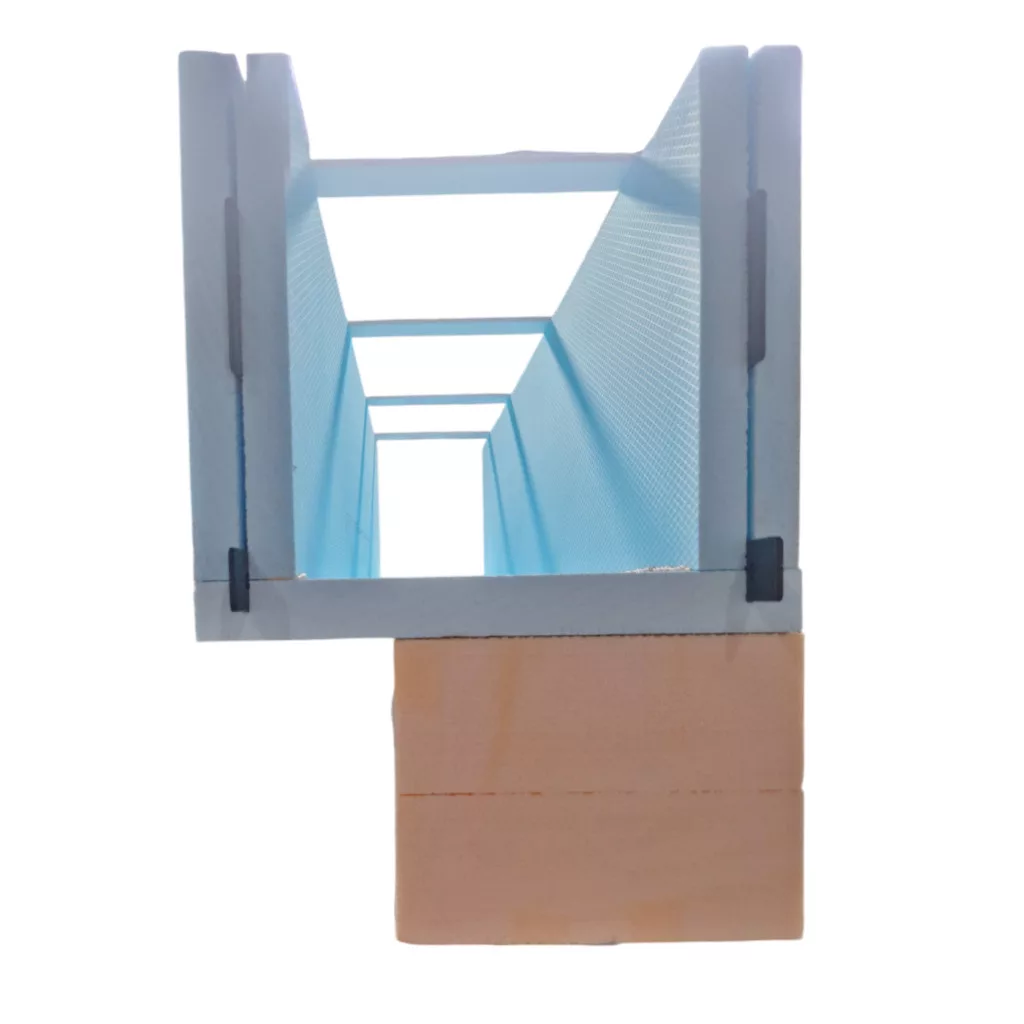

Lelógatott hőszigetelés
20×15 cm-es tömör XPS elem a belső falsík oldalán, a redőnytok és az áthidaló között.
Előnyei
Miért érdemes ezt választani?
Hőhídmentes kialakításra tervezve
A tömör XPS betét megszakítja a közvetlen hőáramlási útvonalat a vasbeton áthidaló és a redőnytok között.
Előre kialakított redőnytokhely
Nem a helyszínen kell külön hőszigetelő betéteket vágni, ragasztani és egymáshoz igazítani.
Gyorsabb kivitelezés
A zsaluzat és a redőnytok mögötti hőszigetelés egy munkafolyamatban kialakítható.
Pontosabb végeredmény
Az előre meghatározott méretek megkönnyítik az azonos magasságú, egy síkban futó redőnytokhelyek elkészítését.
Nincs visszabontandó zsalu
Az XPS zsaluelem a szerkezet része marad, betonozás után nem kell elbontani.
Tégla- és Ytong falazatokhoz
Kerámia tégla, pórusbeton és más megfelelő teherhordó falazatok nyílásai fölött is alkalmazható.
Összevetve
Hagyományos kialakítás vagy előre gyártott rendszer?
Hagyományos redőnytokos áthidaló
Rejtett redőnytokos áthidaló zsalu
Zsaluzás
Külön zsaluzást igényel
Bennmaradó XPS zsaluzat
Redőnytok helye
Külön kell kialakítani
Előre kialakított
Tok mögötti szigetelés
Helyszíni méretre vágás
20×15 cm-es tömör XPS lelógás
Illesztési pontok
Több illesztés
Kevesebb helyszíni vágás
Hőszigetelés folytonossága
Könnyen megszakadhat
Hőhídmentes kialakításra tervezett
Bontás
Visszabontandó zsaluzat
Nincs — bennmarad
Hogyan működik?
A redőnytok a lelógatott XPS hőszigetelés elé kerül
Az áthidaló zsaluelem a nyílászáró fölötti falazatra támaszkodik fel. A belső falsík oldalán található tömör XPS rész lefelé nyúlik, és egy hőszigetelt szerkezeti hátfalat képez. A rejtett redőnytokot ennek az XPS felületnek az elülső oldalán kell elhelyezni.
A zsaluelemet mindig a készülő falazat teljes vastagságához kell kiválasztani.
2
Az elem összeállítása

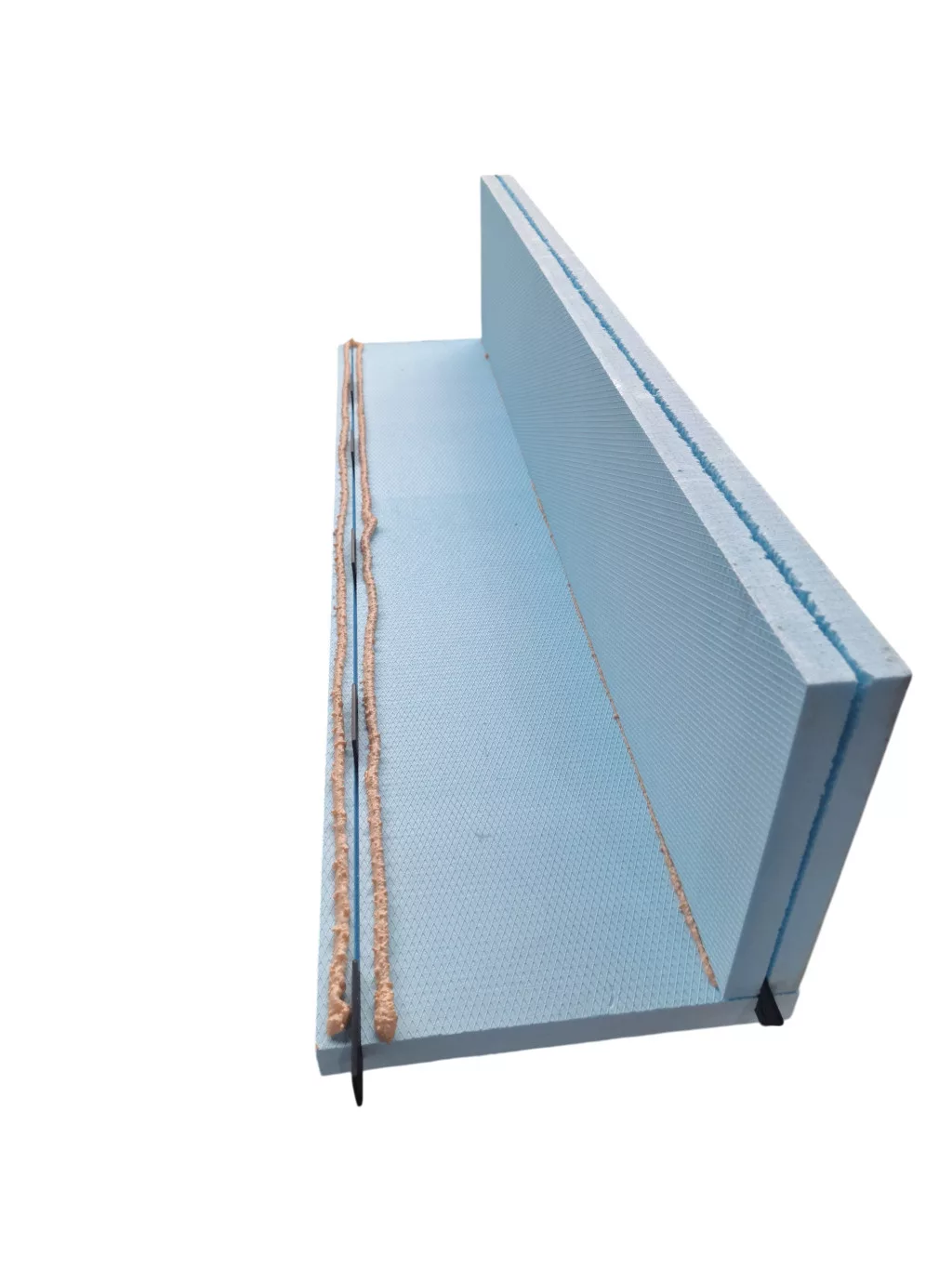

Állítsd össze a zárt alsó lapot, a két oldalfalat és a szükséges összekötőket. A lelógatott XPS hőszigetelés a belső falsík oldalára kerüljön.
3
Felhelyezés a nyílás fölé
Helyezd az elemet a falazatra úgy, hogy mindkét oldalon biztosított legyen a statikai terv szerinti megfelelő felfekvés.
4
Ideiglenes alátámasztás
A nyílás fölött az elemet betonozás előtt megfelelően alá kell támasztani. Az alátámasztás módját a nyílás méretéhez, az elem hosszához és a friss beton terheléséhez kell igazítani.
5
Vasalás elhelyezése
A vasalást minden esetben a tartószerkezeti tervek szerint kell elkészíteni.
6
Illesztések rögzítése
Az elem és a falazat, valamint az egymáshoz csatlakozó részek hézagait nem dagadó ragasztóhabbal kell tömíteni és rögzíteni.
7
Ellenőrzés és betonozás
Betonozás előtt ellenőrizni kell az elem helyzetét, a vízszintet, a felfekvéseket, az alátámasztást, az illesztéseket, a vasalást, valamint a lelógatott XPS rész megfelelő pozícióját. Az elem kézi betonozásra készült.
8
A redőnytok beépítése
A rejtett redőnytok a lelógatott XPS hőszigetelő rész elé építhető be, a nyílászáró- és árnyékolástechnikai tervnek megfelelően.
Kinek ajánljuk?
Új építésű, rejtett redőnytokos épületekhez
Családi házakhoz
Olyan új építésű lakóházakhoz, ahol fontos az energiahatékonyság és az egységes homlokzati megjelenés.
Kivitelezőknek
Akik gyorsan, azonos minőségben és kevés helyszíni zsaluzással szeretnék elkészíteni a nyílászárók fölötti szerkezeteket.
Nyílászáró-beépítőknek
Akik előre kialakított, hőszigetelt fogadófelületet szeretnének a rejtett redőnytok mögött.
Generálkivitelezőknek
Akik egyetlen rendszerben szeretnék összehangolni a falazást, a vasbeton áthidalót, a homlokzati hőszigetelést és az árnyékolástechnikát.
Energiahatékony épületekhez
Alacsony energiaigényű vagy fokozott hőszigetelésű épületek nyílászárói fölötti csomópontjaihoz.
Rejtett redőnytokos ablak- és ajtónyílások vasbeton áthidalóihoz
Alkalmazható falazatok
Tégla, Ytong és egyéb megfelelő teherhordó falazatok
Betonozás
Kézi betonozás
Kivitel
Bennmaradó, zárt alsó kialakítású, hőszigetelt rendszer
Választható falvastagságok
20 / 25 / 30 / 37,5 / 44 / 50 cm
Javasolt minimális felfekvés
Legalább 20–25 cm mindkét oldalon, a tartószerkezeti terv szerint
Fontos tudnivalók
Az elem bennmaradó zsaluzat és hőszigetelő rendszer. A kész vasbeton áthidaló méretezését, vasalását, betonminőségét, felfekvési hosszát és ideiglenes alátámasztását minden esetben statikus tervezőnek kell meghatároznia.
A redőnytok pontos típusát, méretét, szerelési helyét és hozzáférhetőségét az árnyékolástechnikai rendszer gyártójával vagy kivitelezőjével előzetesen egyeztetni kell.
Megrendelés előtt ellenőrizni szükséges:
• A fal teljes vastagságát • A nyílás szélességét • A tervezett áthidaló magasságát • A redőnytok méreteit • A nyílászáró beépítési síkját • A homlokzati hőszigetelés vastagságát • A szükséges szerkezeti felfekvést
Ne a redőnytok beépítésekor derüljön ki, hogy nincs hely a megfelelő hőszigetelésnek. Ez az elem már a falazás és az áthidaló betonozása során kialakítja a redőnytok mögötti hőszigetelt szerkezeti réteget — kevesebb helyszíni munka, pontosabb csomópont és biztonságosabban kialakítható hőszigetelés a nyílászáró fölött.
