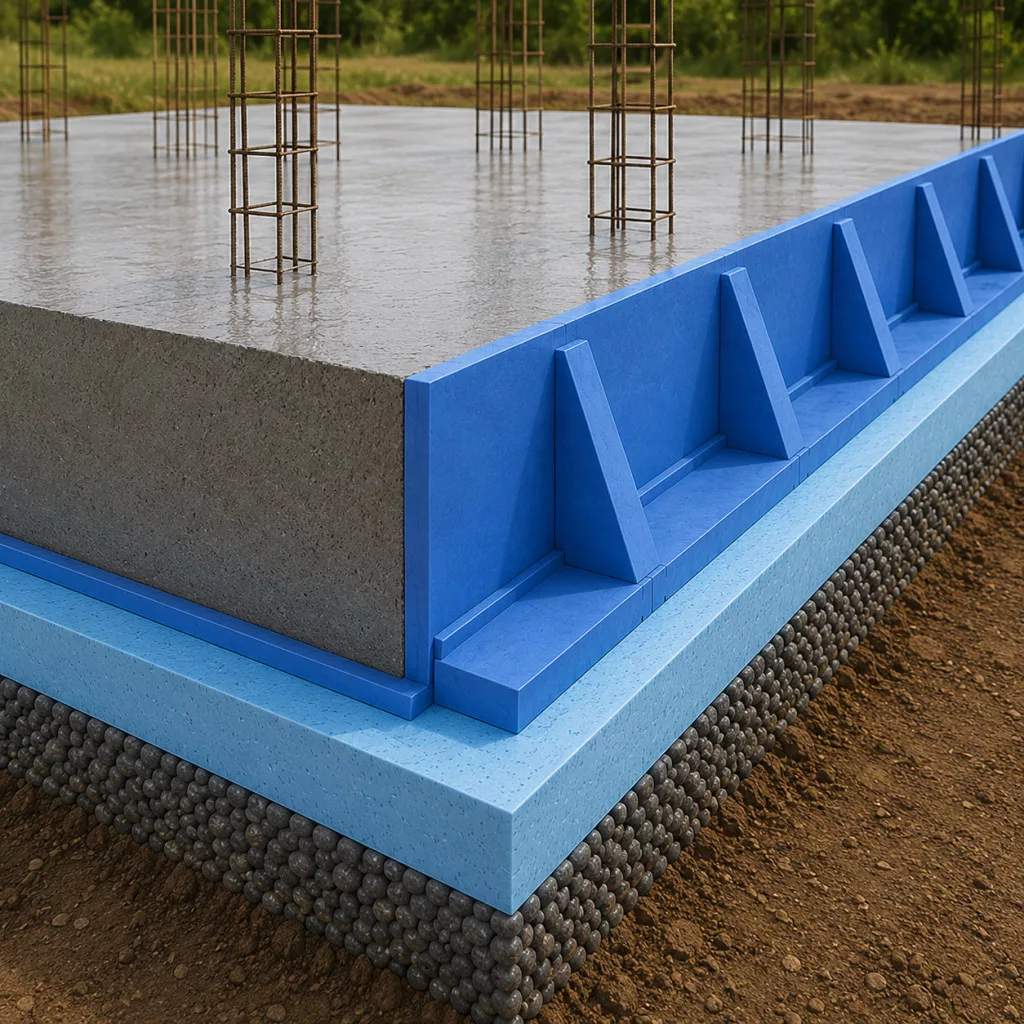

Passzívházak melegperemes lemezalapjához

Olyan alapozásokhoz, ahol fontos a hőhídcsökkentett peremkialakítás és az alaplemez külső oldalának XPS hőszigetelése.

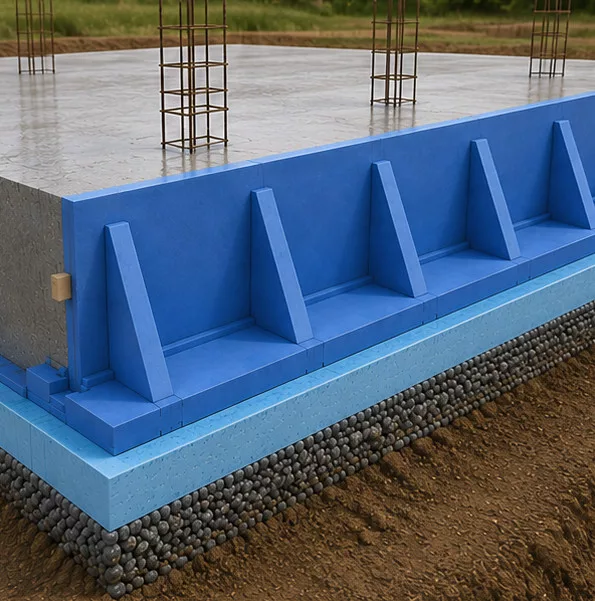

Lemezalap külső oldalzsaluzására

A lemezalap külső vonalán tartja meg a friss betont, miközben hőszigetelt peremet alakít ki.

Bennmaradó XPS zsaluelemként

A beton megszilárdulása után az XPS oldalzsalu a helyén marad, és tovább dolgozik a szerkezetben hőszigetelésként.

Gyorsabb kivitelezéshez

Lapraszerelt kialakítása miatt könnyen szállítható, helyszínen gyorsan összeállítható.

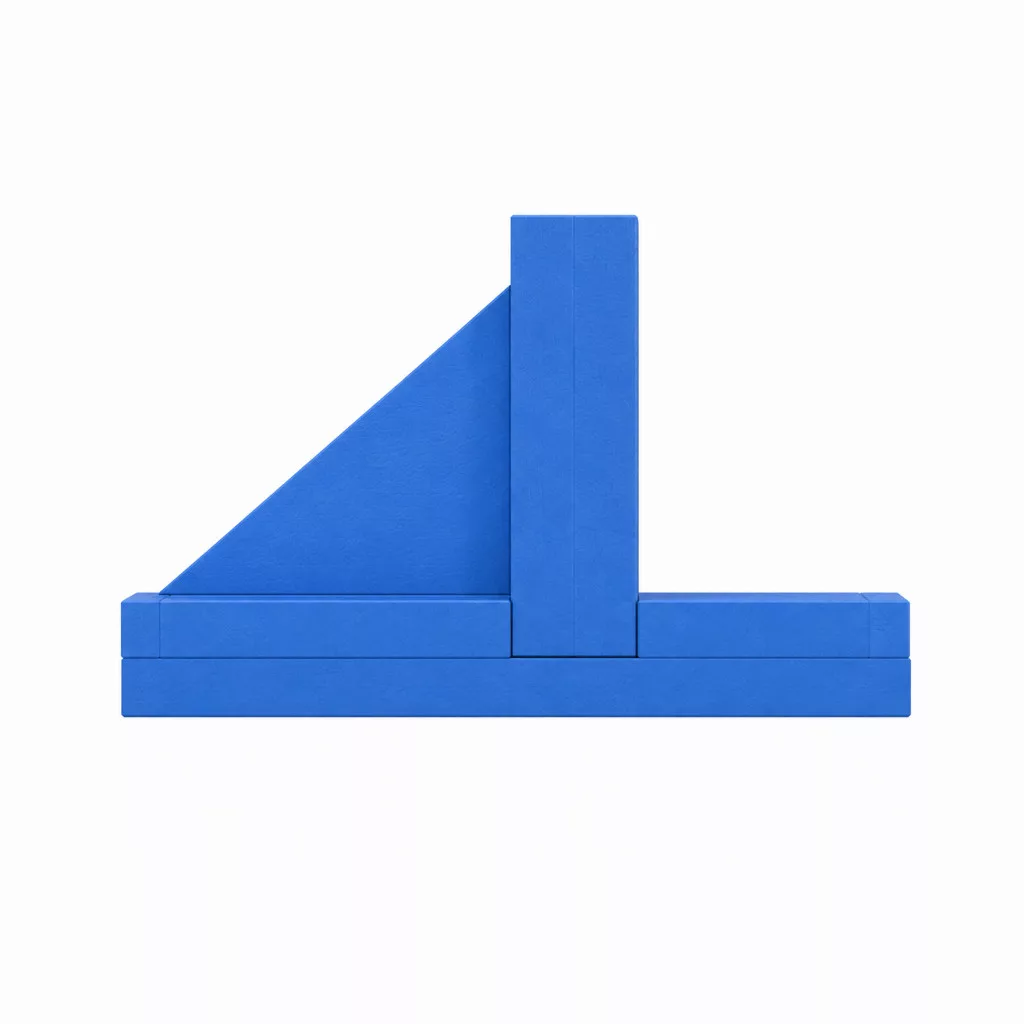

Alsó XPS síklemez

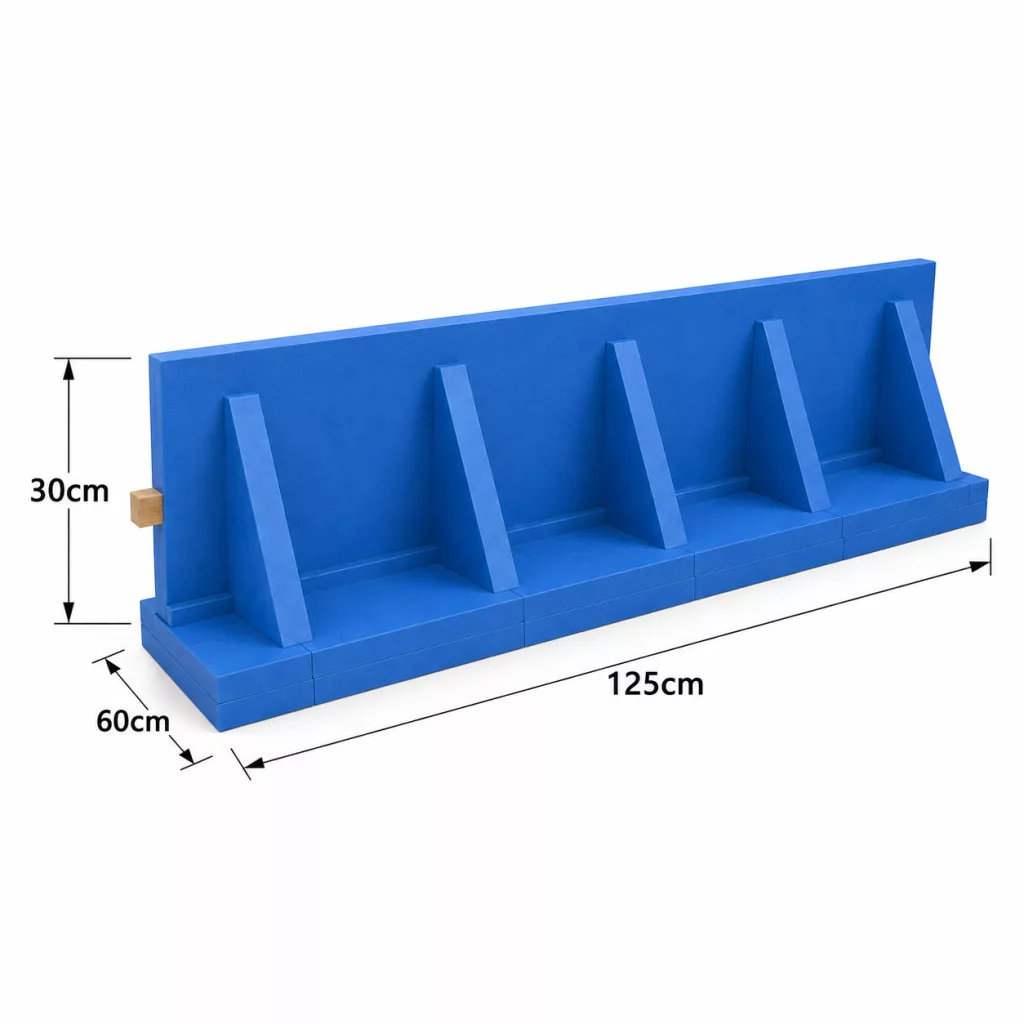

60×125 cm-es XPS tábla, amelyet a vízszintesre és sima felületűre lehúzott sóderágyra kell lefektetni. Ebben találhatók a függőleges oldalzsalunak és a háromszög támaszoknak kialakított nútok.

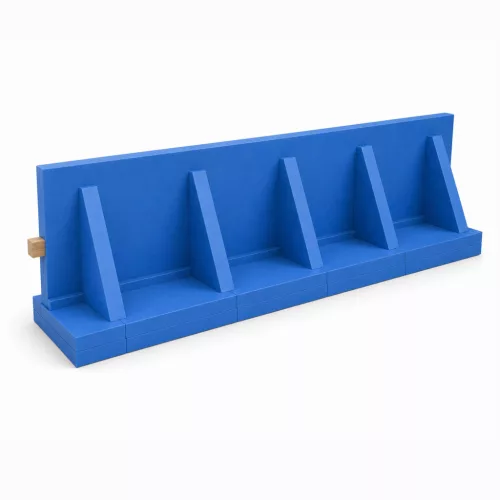

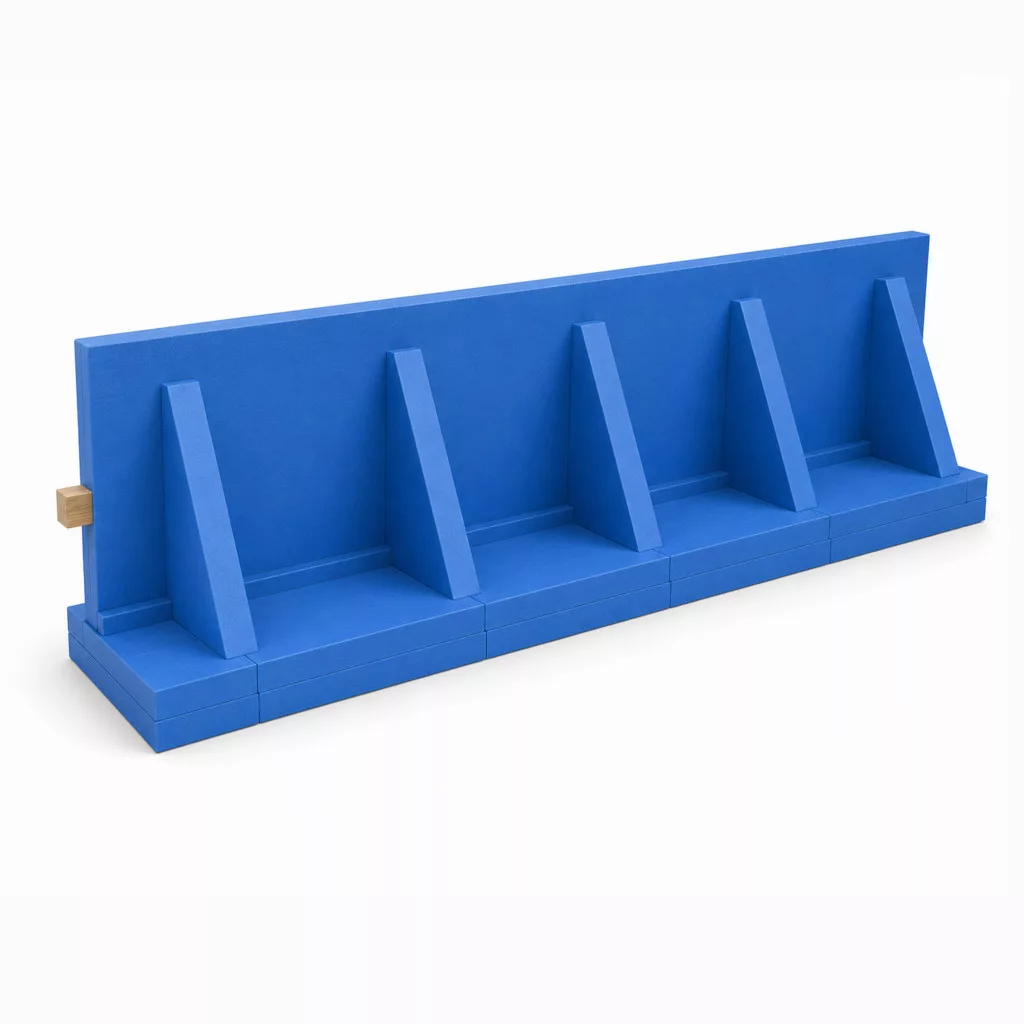

Függőleges oldalzsaluzat

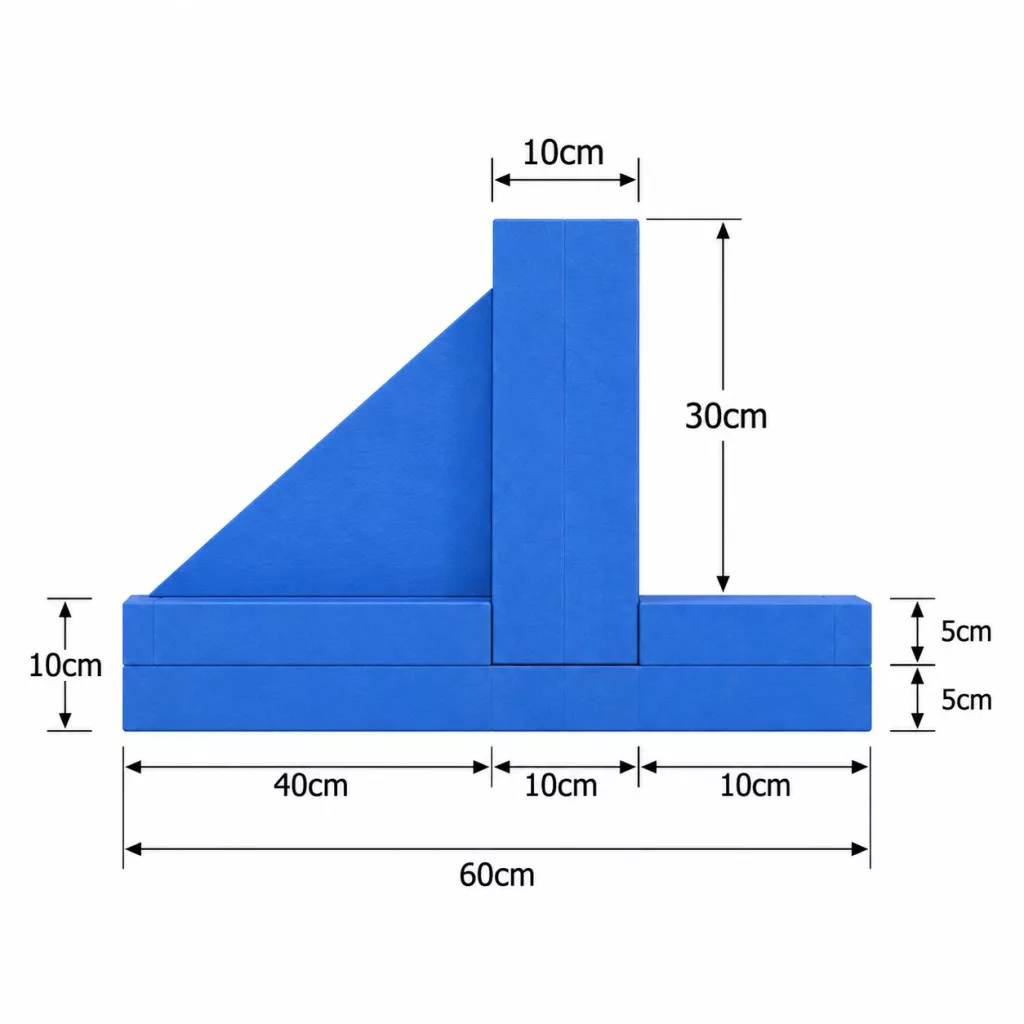

10 cm vastag XPS, az alsó síklemezben kialakított nútba állítva. Ez adja a lemezalap külső peremének zsaluzását és hőszigetelését.

Háromszög oldaltámaszok

A csomagban található háromszög XPS támaszok oldalirányban kitámasztják a függőleges zsalut, PUR habbal és csavarozással stabil tartást adva a beton oldalnyomásával szemben.

Zúzalék és sóderágy előkészítése

A tömörített zúzalékrétegre kerül a vízszintesre és sima felületűre lehúzott sóderágy, amely fogadófelületet ad az alsó XPS síklemezeknek.

Alsó XPS síklemezek lefektetése

A 60×125 cm-es táblákat egymás mellé kell fektetni a kitűzött alapvonal mentén.

Függőleges oldalzsaluk beállítása

A 10 cm vastag oldalzsalut az alsó síklemez nútjába kell állítani, ragasztó PUR habbal rögzítve az illeszkedési pontoknál.

Feles eltolás alkalmazása

A függőleges lap egyik fele az egyik, másik fele a következő alsó táblára lógjon rá — ez stabilabb kötést ad.

Nút-féderes illesztések ragasztása

Az összetolás előtt az illesztést ragasztóhabbal be kell kenni, hogy az elemek stabilabban kapcsolódjanak, és betonozáskor csökkenjen az elmozdulás veszélye.

Háromszög oldaltámaszok beépítése

A háromszög támaszokat az alsó síklemez nútjaiba kell betolni, behelyezés előtt ragasztóhabbal körbefújva.

Kiegészítő csavarozás

A háromszög támaszokat a beton felőli oldalról 15 mm-es faszerkezetépítő csavarokkal is rögzíteni érdemes a függőleges oldalzsaluzathoz.

Szakaszos betonozás

A lemezalapot szakaszosan érdemes feltölteni, így elkerülhető a hirtelen nagy oldalnyomás, amely elmozdíthatná az oldalzsalut.

Jó kivitelezés

Síkra húzott sóderágy, pontos kitűzés, feles eltolásban rakott függőleges lapok, ragasztóhabbal zárt nút-féderes illesztések, stabil háromszög támaszok és szakaszos betonozás.

Kerülendő hiba

Egyenetlen, laza vagy pontatlanul előkészített fogadófelület, ragasztás nélküli illesztések, illetve hirtelen nagy oldalnyomás betonozáskor.

Oldalzsalu és hőszigetelés egy termékben

Egyszerre adja a betonozáshoz szükséges oldalzsalut és a peremhőszigetelést.

Bennmaradó rendszer

Nem kell bontani, a szerkezetben marad hőszigetelésként.

Gyorsabb munkafolyamat

Az előre kialakított nútok és a lapraszerelt elemek gyorsabb összeállítást tesznek lehetővé.

Hőhídcsökkentett perem

A lemezalap külső pereme XPS hőszigetelést kap.

Passzívházak melegperemes lemezalapja

Energiatakarékos családi házak alapozása

Könnyűszerkezetes épületek lemezalapjai

Garázsok, melléképületek alapozása

Hőhídcsökkentett peremkialakítás
